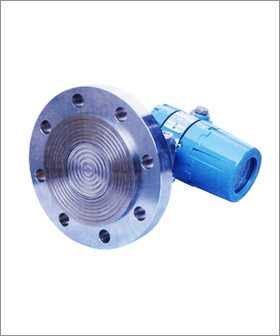

1151LT型法兰式液位变送器

1151LT型法兰式液位变送器

型    号:
报    价: 4000
分享到:

1151LT型法兰式液位变送器

1151LT型法兰式液位变送器的详细资料:

1151lt型法兰式液位变送器



六、1151lt型法兰式液位变送器       1151lt型法兰式液位变送器的安装法兰标准按ansi,法兰有3″和4″规格,       法兰等级分为150lb(2.5mpa)及300lb(5.0mpa),法兰安装尺寸见下图表       。如用户采用gb9116-88标准,则dn=80、100、pn =2mpa请注明。       接液膜片材料有316l、哈氏c-276、蒙乃尔、钽等。用户不注明,时               以3″150lb安装法兰及接液膜片材料316l供货。

       图8 法兰式液位变送器外型尺寸图


法兰尺寸






螺栓孔
尺寸
规格
直径d
a
b
c
数目n
直径d
分布直径d1
3″
1501b
190
30
66
127
4
19
152
4″
1501b
228
30
89
157
8
19
190
3″
3001b
210
35
66
127
8
22
168
4″
3001b
254
38
89
157
8
22
200
